交叉帶自動分揀系統由條碼識別系統、信息系統、控制系統等組成。在交叉帶自動分揀系統典型應用過程中，所有貨物通過人工將物品放置導入臺，自動導入分揀系統小車上，在環線運行過程中經過條碼采集系統，將物品信息采集通過RS485Z轉TCP/IP信息后傳輸至交換機，再通過以太網上傳至后臺數據庫進行解析，確定每個物品的目的地信息，通過控制系統將快遞分揀到相應的目的格口，并將分揀信息通過網絡傳輸上傳后臺數據庫，與管理系統有機結合，加強企業內部協作與通信，提高運營和管理效率。
>>信息系統要求：
1、東莞虎門快遞分揀中心輸送皮帶線多，粉塵多，溫度高，設備工作環境惡劣，交換機能適應各種惡劣環境，工業防護等級需IP30級以上。
2、通信系統的穩定性決定了自動分揀系統的可分揀率、錯分率、設備運行時間，是自動分揀系統能夠快速、準確、高效的完成快遞自動分揀的關鍵技術。故要求交換機可組成冗余環網，以便故障時能及時切換至備份線路。
3、由于分揀中心電機多，機械設備多，故干擾因素大，要求交換機能強抗干擾性，能在諸多干擾因素下正常運行，EMC、EMI防護等級三級以上。
4、交換機在機柜工作，不是在核心機房，故對交換機的工作溫度要求在-30℃-70℃下能正常工作。
5、支持Console、Telnet、Web多種管理方式及基于SNMP的網管軟件，更加易于網絡管理及遠程維護。
6、支持電源冗余配置或冗余輸入，支持電源防反接，以及對外場電源掉電進行日志記錄。

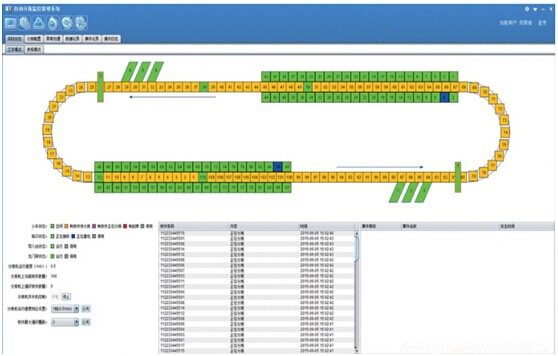

上位機人機管理監視界面：
>>宇泰東莞虎門快遞分揀中心解決方案：
自動分揀系統的網絡設備主要包括：集團總部中心以太網核心交換機、中心服務器、監控工作站，分揀中心匯聚層環網以太網交換機、接入層環網以太網交換機、接入層串口服務器，接入層設備、傳感器等。
網絡系統是通過宇泰核心交換機下載快件數據庫，為即將分揀的快遞提供自動分揀信息依據。自動掃描器通過視覺掃碼自動識別的快件條碼信息及拍照，將識別的信息及圖片通過宇泰UT-6608U系列串口服務器將RS485信號轉換成TCP/IP信號，再通過UT-66408GM和UT-62424G系列上傳到上位機及后臺服務系統，快速完成上位機與后臺數據庫的信息交互。通過上位機軟件系統自動判斷快件分揀的目的格口信息，通過宇泰UT-66408GM和UT-62424G快速反饋給宇泰UT-6608U系列串口服務器，將TCP/IP信號轉換成RS485信號傳輸給自動分揀系統PLC控制系統，PLC控制系統控制相應小車到達指定位置旋轉，完成快件分揀，未識別的條碼快件，人工通過上傳的圖片，在上位機上軟件上人工鍵入信息補碼，完成快件分揀。并將自動分揀系統的分揀記錄信息，通過網絡上傳給后臺服務器，完成快件的信息記錄，方便集團內快件查詢，管理及追蹤等。

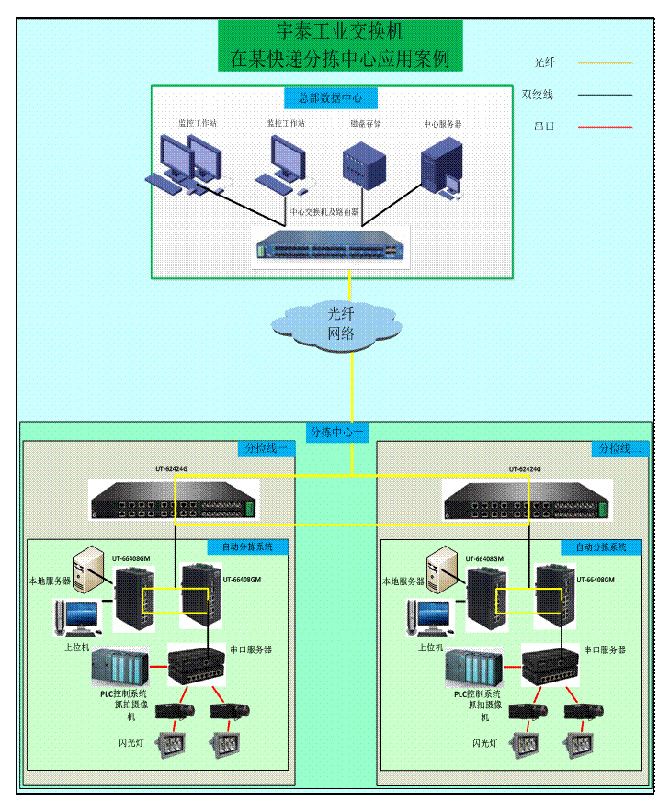

網絡拓撲圖如下：
>>宇泰主要設備：
1、核心層選用宇泰科技的UT-62424G系列工業級網管型以太網交換機：
UT-62424G系列是一款高性能、高性價比網管型工業級以太網交換機，支持多種千兆光口和千兆以太網口的組合，協助您更加靈活地設計網絡和應用。該系列交換機支持端口匯聚、端口鏡像、VLAN、組播、QoS、STP/RSTP等豐富的二層軟件特性，使工作性能更加穩定。支持Console、Telnet、Web多種管理方式及基于SNMP的網管軟件，更加易于網絡管理，部分產品支持靜態路由、RIP、OSPF等三層功能。
該系列交換機采用低功耗、無風扇設計，支持IP40工業防護等級。同時具有良好的EMI/EMC防護能力及支持在-40~85℃寬溫環境下穩定工作，負責分揀系統與總部核心機房的數據對接和數據上傳，包括遠程數據下載，分揀結果信息上傳至總部核心機房及服務器存儲。

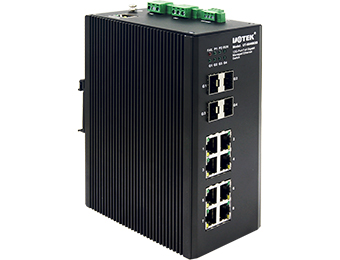

2、現場接入層選用宇泰科技的UT-66408GM系列工業級網管型以太網交換機：
UT-66408GM工業網管型以太網交換機配有4個千兆光纖端口，8個千兆以太網端口。UT-66408GM支持各種高級網絡管理功能，包括QoS 、VLAN、IGMP、Snooping/GMRP、Port Trunking、SNMP V1/V2/V3、RSTP/STP以及LLDP等。全面滿足了網絡管理人員的操作管理需求。支持環網冗余協議，網絡鏈路切換及快速自愈環網，提高了網絡的可靠性。采用節能技術，能夠通過偵測網線長度及工作負荷自動調整信號強度，有效降低能源消耗。在自動分揀系統中負責控制系統與本地服務器的數據下載及將系統的分揀信息上傳至本地數據中心及服務器存儲。

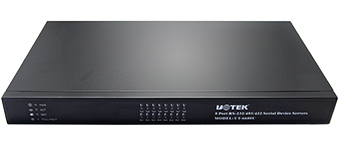

3、串口服務器選用宇泰科技的UT-6608U系列串口服務器：
UT-6608U系列串口通訊服務器，也叫終端服務器或串行服務器，是異步串行口RS-232/422/485和以太網之間的一個轉換器。是一個帶有CPU和嵌入式OS及完整TCP/IP協議棧的獨立智能設備。完成RS-232/422/485和以太網之間的數據雙向透明傳輸，可以讓RS-232/422/485串口設備立即聯接網絡。
>>方案特點：
1、良好的設備特性：宇泰工業級以太網交換機采用低功耗、無風扇設計，支持IP40工業防護等級，支持-40℃～80 ℃的寬溫下工作。
2、電源冗余備份：支持電源冗余配置或冗余輸入，支持電源防反接，以及對外場電源掉電進行日志記錄。
3、抗干擾性強：宇泰工業級以太網交換機通過工業四級電磁兼容性檢測。在防雷、防快速脈沖群、防靜電等方面都有較高的防護性能，可有效防御分揀中心各種干擾；
4、可靠性高，瞬間環網自愈能力：宇泰工業級網管型交換機支持采用快速生成樹冗余(RSTP)、環網冗余(RapidRing)和主干冗余(Trunking)等技術，提高了網絡的安全性、可靠性、穩定性，保障了網絡通信的無擾動切換，切換時間小于50ms（網絡自愈時間）。
5、功能豐富，智能高：宇泰管理型交換機擁有豐富的管理功能，如用于遠程監視和配置的簡單網絡管理協議(SNMP)，用于診斷的端口映射，用于網絡設備成組的虛擬局域網(VLAN)，用于確保優先級消息通過的優先級排列功能等。宇泰工業級交換機還可以限制廣播數據包、組播數據包及因目的地址錯誤的單播數據包數據流量過大造成交換機帶寬的異常負荷，并可提高系統的整體效能，保持網絡安全穩定的運行。
綜上所述：分揀中心在通信設備的部署選擇過程中，要考慮的主要因素有：工業以太網通訊協議、電源、端口速率、工業環境認證考慮、安裝方式、外殼對散熱的影響、通信管理功能、電口或光口的考慮，這些都是最基本需要了解的產品選擇因素。如果對工業以太網的網絡管理有更高要求，則需要考慮所選擇產品的高級功能如：出錯報警、主干冗余、環網冗余、服務質量(QoS)、虛擬局域網(VLAN)、簡單網絡管理協議(SNMP)、端口鏡像等等其他工業以太網管理交換機中可以提供的功能。
宇泰科技工業級的以太網交換機采用大型模組化，無風扇設計，寬溫度范圍，工業級的電磁兼容性與可靠性設計，滿足快遞分揀中心的網絡系統的構網的需求和現場的一切的惡劣工作環境，為快遞分揀中心的自動分揀系統能高效穩定的運行而保駕護航。
