產品名稱：2口RS-485/422轉PCI光電隔離工業級多串口卡
規格型號：UT-7302I
連接類型：DB9公頭2個
總線：32 bit UniversalPCI
RS-422信號：T/R+、T/R-、RXD+、RXD-、GND
RS-485信號：Data+(A) Data-(B) GND
產品概述：
UT-73021光電隔離型PCI轉換卡、兼容RS-422、RS-485標準能夠?qū)味说腜CI信號轉換為平衡差分的RS-422/RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶雷擊保護，此保護器被設計用來保護RS-422/RS-485接口，可以有效地抑制閃電（LIGHTNING）和ESD，提供每線2KV的雷擊浪涌保護，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸。
產品參數：
| 硬件接口 | 連接類型 | DB9公頭2個 |
| 總線 | 32 bit UniversalPCI | |
| 信號 | RS-422 | T/R+、T/R-、RXD+、RXD-、GND |
| RS-485 | Data+(A) Data-(B) GND | |
| 傳輸速率 | 300Bps-921.6Kbps | |
| 數據位 | 5、6、7、8 | |
| 停止位 | 1、1.5、2 | |
| 校驗位 | None、Even、odd、Space、Mark | |
| 流控制 | RTS/CTS XON/XOFF | |
| 工作溫度 | -40℃~85℃ | |
| 光電隔離 | 隔離電壓 2500Vms 500DC連續專用DC/DC模塊 | |
| 接口保護 | RS-422、RS-485接口2KV雷擊的浪涌保護、±15KV靜電保護 | |
| 傳輸距離 | RS-485/422通信距離可達1.2Km | |
| 支持系統 | Win98/2000，WinXP/2003/Vista/2008/Win7/8/8.1/10 32/64、DOS/Linux 2.4/2.6 RS-422/485接口速率高達921.6Kbps，支持256byteFIFO驅動程序和內建軟硬件流量控制，通用的PCI可兼容3.3/5V的PCI 和PCI-X | |
訂購信息：
| 型號 | UT-7302I | |
| 信號/接口 | PCI | Universal |
| RS-485/422 | DB9 | |
| 端口數量 | PCI | 1 |
| RS-485/422 | 2 | |
| 接口保護等級 | RS-485/422 | ±15KV ESD 2KV浪涌 |
| 通訊速率 | 300bps-921.6kbps | |
| 使用環境 | 溫度 | -40/85℃ |
| 濕度 | 5-95% | |
| 電源 | 無源 | |

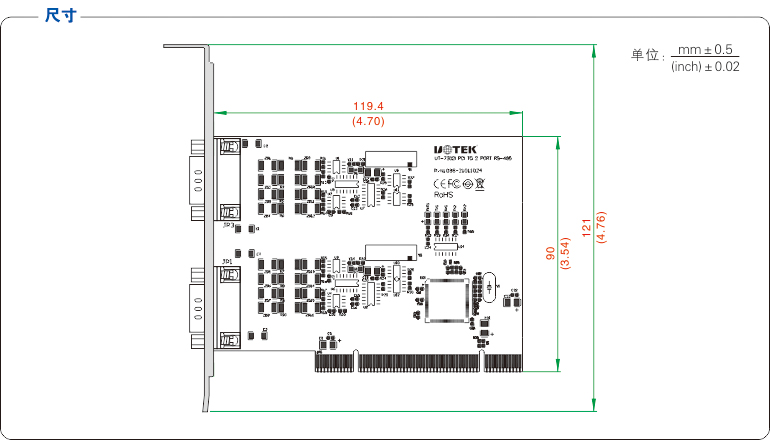

產品尺寸：
