產品名稱：USB轉RS-485/422光電隔離接口轉換器
產品型號：UT-890A-I
標準： 符合 USBV1.1標準EIA RS-485、RS-422標準 ，向后兼容2.0
USB信號： VCC、DATA+、DATA-、GND、FG
工作方式 ：異步工作、點對點或多點、2線半雙工、4線全雙工
產品概述：
UT-890A-I是一款通用的USB/RS-485/422轉換器，無需外加電源、內置光電隔離器及DC/DC電源隔離模塊。兼容USB、RS-422、RS-485標準，能夠?qū)味说腢SB信號轉換為平衡差分的RS-422或RS-485信號，內置的光電隔離器，能夠提供高達2500Vrms的隔離電壓，帶有快速的瞬態電壓抑制保護器及放電管，此保護器被設計用來保護RS-422/RS-485接口，采用當今先進的TVS(TRANSIENT VOLTAGE SUPPRESSOR)瞬態電壓抑制器及放電管，正常情況下TVS管及放電管呈高阻狀態，當TVS管及放電管兩端經受瞬間的高能量沖擊時，它能以極高的速度將其兩端的阻抗降低吸收一個大電流，從而把其兩端的電壓鉗制在一個預定的數值上，保護后面的電路元件不因瞬態高壓沖擊而損壞。此保護器可以有效地抑制閃電(LIGHTNING)和ESD，提供每線1500W的雷擊、浪涌保護功率，以及各種原因在線路上產生的浪涌電壓和瞬態過壓，并且極小的極間電容保證了RS-422/RS-485接口的高速傳輸，RS-422、RS-485端通過RJ-45及DB9公頭的連接器連接。轉換器內部帶有零時自動收發轉換，獨有的I/0電路自動控制數據流方向，而不需任何握手信號(如RTS、DTR等)無需跳線設置實現全雙工(RS-422)、半雙 工(RS-485)模式轉換，即插即用。確保適合一切現有的通信軟件和接口硬件。
UT-890A-I光電隔離型接口轉換器可以為點到點、點到多點的通信提供可靠的連接，點到多點每臺轉換器可允許連接128個RS-422或RS-485接口設備，數據通訊速率300-128000bps，帶有電源指示燈及數據流量指示燈可指示故障情況、支持的通訊方式有USB到RS-422、USB到RS-485轉換。
產品特性：
●標準：符合 USBV1.0、1.1、2.0標準，EIA RS-485、RS-422 標準
●USB信號：VCC、DATA+、DATA、GND、FG
●RS-485 信號：T/R+、T/R-、SGND
●RS-422信號：T/R+、T/R-、RXD+、RXD-、SGND
●工作方式：異步工作、點對點或多點、2線半雙工、4 線全雙工
●方向控制：采用數據流向自動控制技術，自動判別的控制數據傳輸方向
●波特率：300bps-921.6Kbps，自動偵測串口信號速率
●負載能力：支持到多點每臺轉換器可允許連接32個RS-422或RS-485接口設備
●傳輸距離：RS-485/422端1200米(9600bps 時)，USB日不超過5米
●接口保護：士1kV浪涌保護、士15KV靜電保護、EFT500V保護
●隔離度：USB信號與 RS-485/422信號隔離，隔離電壓2500VRMS 500VDC 連續
●接口形式：USB端A類接口公頭，DB9公頭的連接器連接
●信號批示：2個信號指示燈發送(綠色 TXD)或接收(黃色RXD)1個電源指示燈(紅色 POWER)
●傳輸介質：雙絞線或屏蔽線
●外形尺寸：1500mm*36mm*16mm(長*寬*高)
●使用環境：-40℃到 85℃，相對溫度為5%到 95%
●傳輸距離發：0-1200 米
●支持 Win2000/2003/2008/2012/xP/Vista/7/8/8.1/10/11/CE/Mac/Linux等

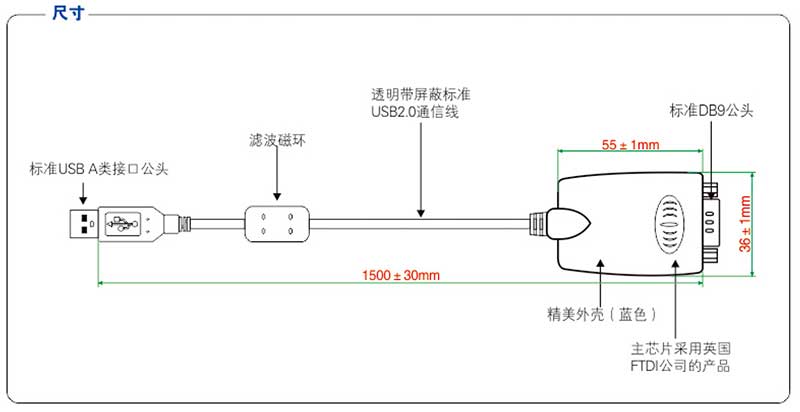

產品尺寸：
