一、項目背景：
延長石油源遠流長，1907年鉆成中國陸上第一口油井，結束了中國陸上不產石油的歷史。1944年毛澤東同志題詞“埋頭苦干”予以鼓勵。
陜西延長石油（集團）有限責任公司是集石油、天然氣、煤炭等多種資源高效開發、綜合利用、深度轉化為一體的大型能源化工企業，排名世界500強企業第257位。
杏子川采油廠年產80萬噸原油，是延長石油集團旗下的主力采油廠。為了提升生產及管理效率，該集團投資建精心打造物聯網智能管控平臺涵蓋了油井智能計量系統、遠程監控系統以及物聯網系統等重要組成部分。完成數字化轉型后，該物聯網智能管控平臺可大幅提升工作效率的同時，顯著降低員工的勞動強度和安全風險。
宇泰科技工業通信產品UT-930、UT-6801S-GW以其卓越的性能，成為該油田物聯網建設的主力通道產品，為油井設備與物聯網平臺建立起可靠的傳輸通道。
二、項目需求
1、要求實現遠程實時獲取油井內所有設備的工作狀態及能耗情況，必要時能對油井內的設備進行配置或者控制。
2、采油廠內的油井布局分散，油井內各種設備及傳感器的狀態信息彼此孤立，只能到達就地了解，無遠程獲取或控制設備。油井之間的地質情況復雜，布線成本高，且易被損壞。
3、如何短時間內實現低成本、高可靠、低功耗的窄帶通信網，是解決問題的關鍵。
三、解決方案
1、解決方案概述
方案采用宇泰科技zigbee設備UT-930在方圓500米內組成星型網絡，將分布在采油廠內不同區域的抽油數字化智能裝置通過zigbee無線網絡連接起來，保證無線網絡內的所有設備實現數據互通。UT-6801S-GW實時采集抽油數字化智能裝置箱內的所有設備的Modbus RTU設備的信號，并通過zigbee網絡實現穩定傳輸。

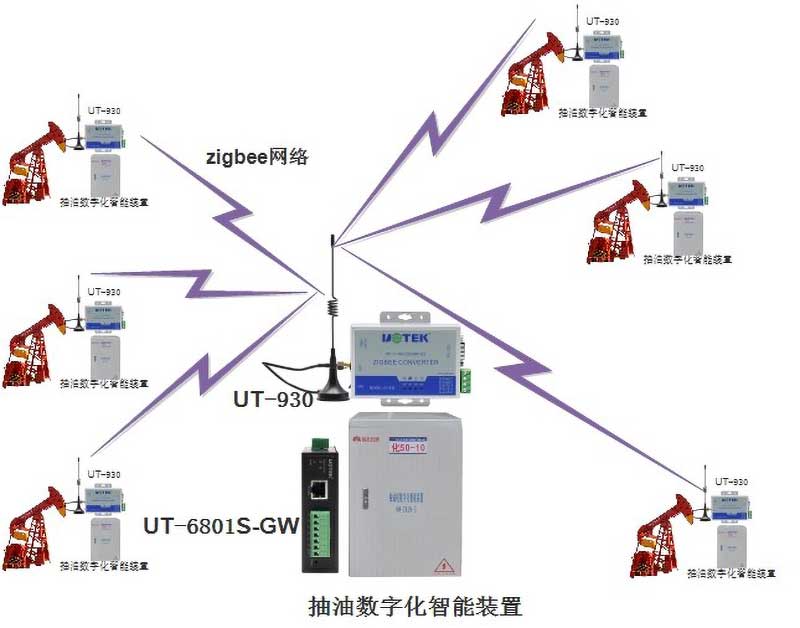

2、方案網絡拓?fù)鋱D
方案以宇泰科技zigbee設備UT-930在方圓500米內組成zigbee星型網絡。每臺抽油數字化智能裝置配置一臺UT-930作為無線傳輸?shù)耐ǖ?，中心區域的UT-930（中心協調器）匯聚來自周邊6臺UT-930（終端節點）的發送過來的數字信號。
3、方案優勢
使用宇泰科技UT-930 zigbee無線通信模塊，相較于傳統的布線方式，可以快速完成窄帶物聯網的部署，成本低廉，維護方便。宇泰科技 UT-6801S-GW 強大的數據采集能力，單臺設備實現了對抽油數字化智能裝置內所有設備信號的有效采集。
四、應用效果
抽油數字化智能裝置(終端設備)位于抽油機附近，工作在UT-930的終端模式下；抽油數字化智能裝置(匯聚端)位于控制機房附近，UT-6801S-GW 負責數據采集，UT-930工作在的中心協調器模式下，與6臺UT-930（終端模式）實現組網。

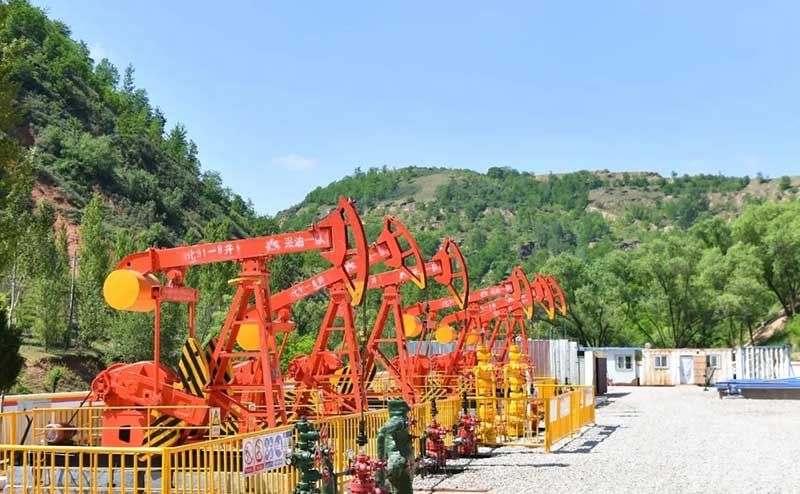

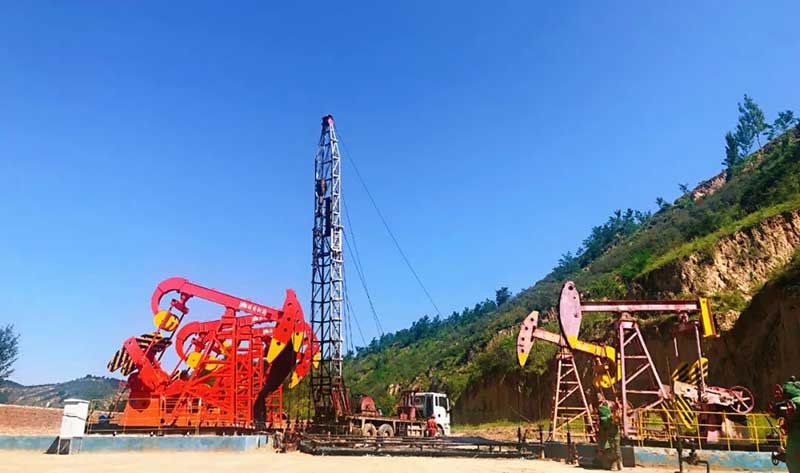

采油廠工作現場
采油廠工作現場

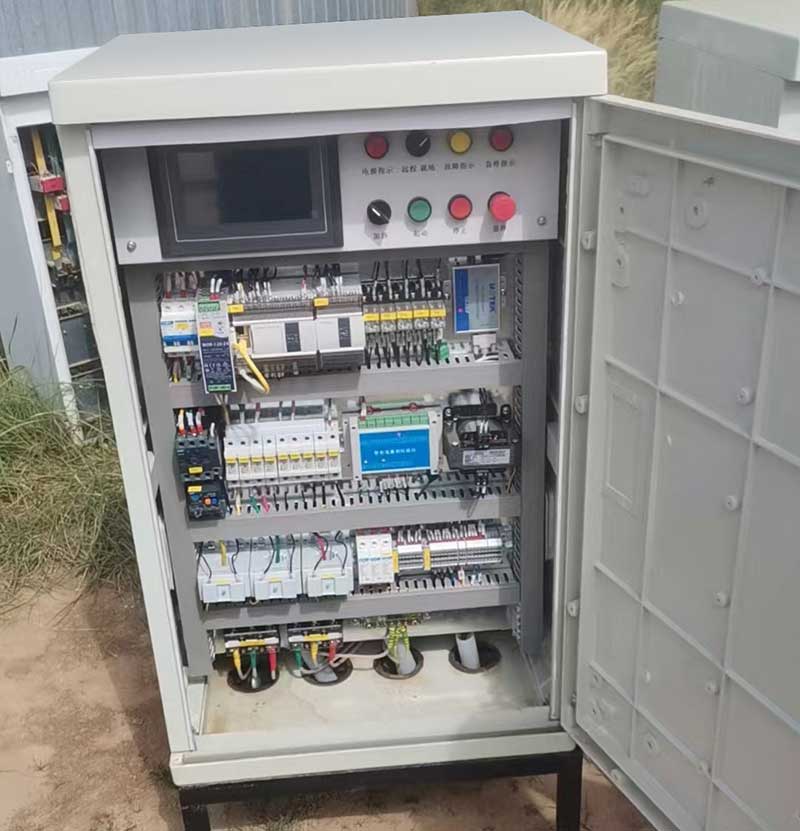

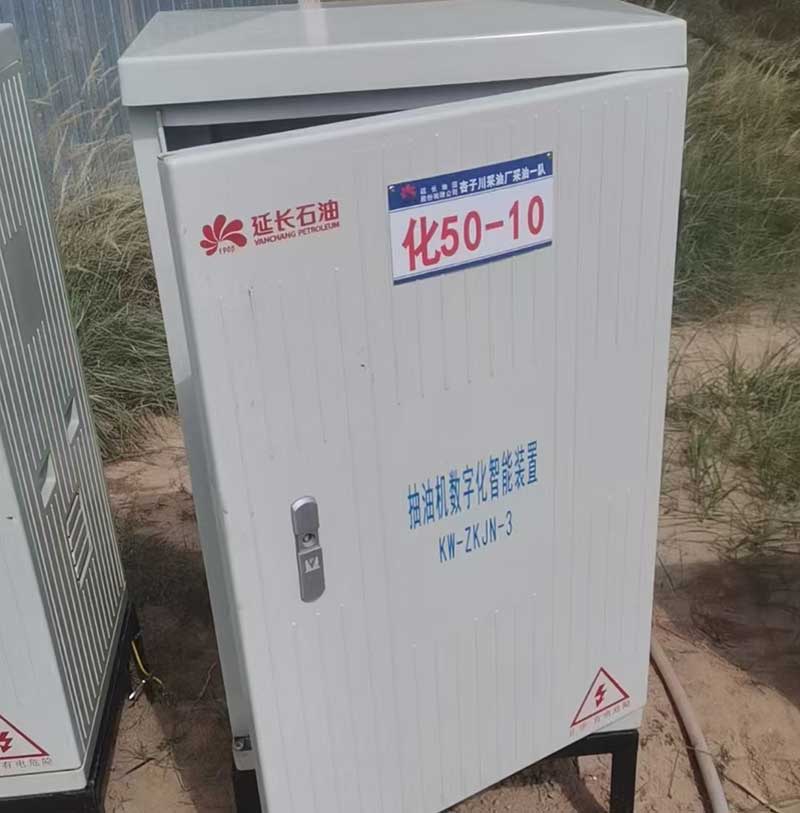

抽油數字化智能裝置（終端）

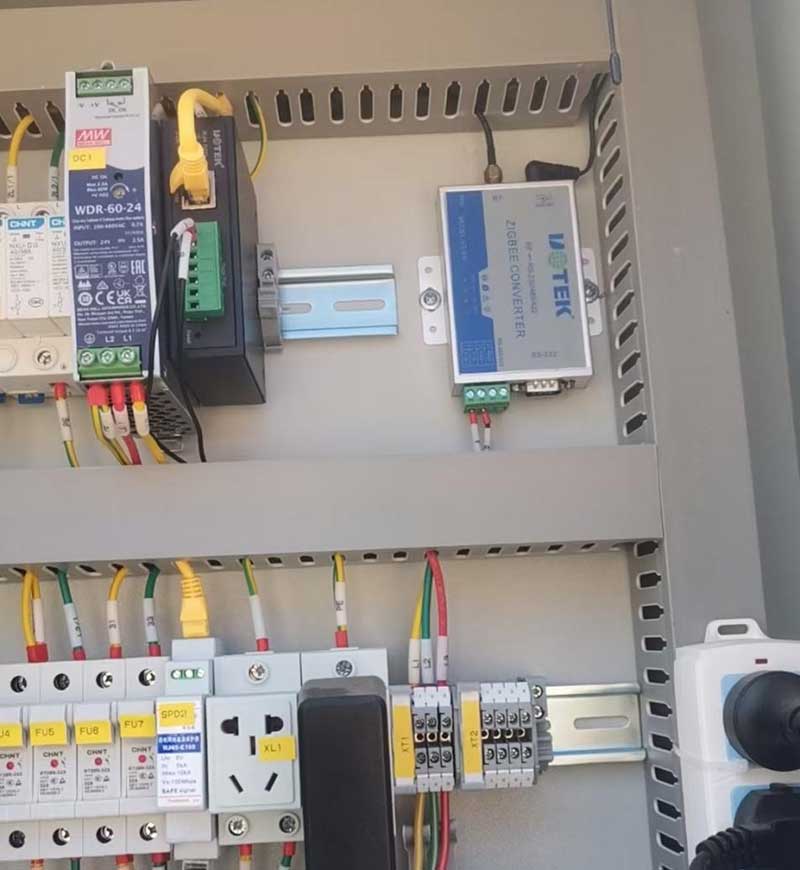

宇泰科技UT-930、 UT-6801S-GW應用于抽油數字化智能裝置（終端）
宇泰科技UT-930、 UT-6801S-GW應用于抽油數字化智能裝置（終端）
五、相關應用產品

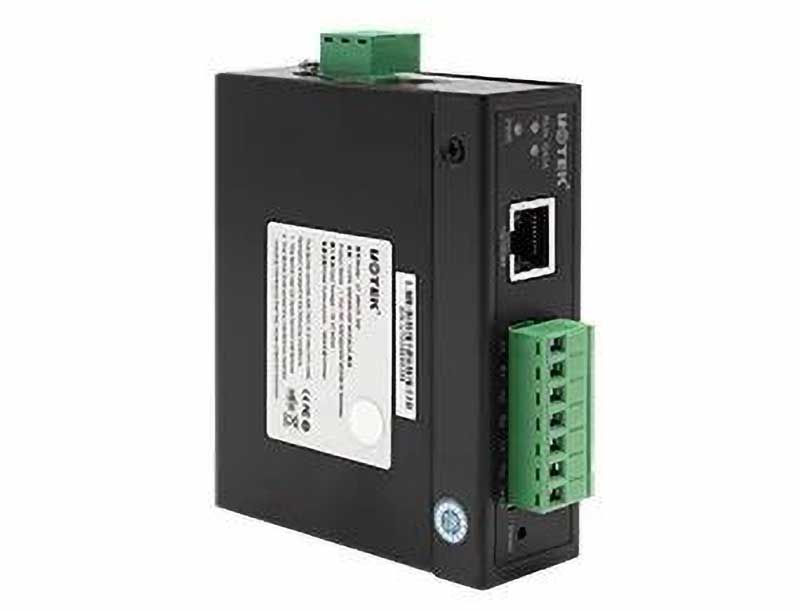

UT-6801S-GW Modbus 網關
? 采用金屬外殼，多種安裝方式設計，適合于工控現場的應用
? 寬電源輸入（12~57.6VDC），適用不同現場供電方式
? 有1個RS232RS485RS422串口
? 支持較寬波特率范圍300-921600bps,適用不同設備間的應用
? 支持多種操作模式:Modbus RTU Master /Slave, Modbus TCP Master/Slave
? 支持升級Web固件升級,方便不同場合特殊應用

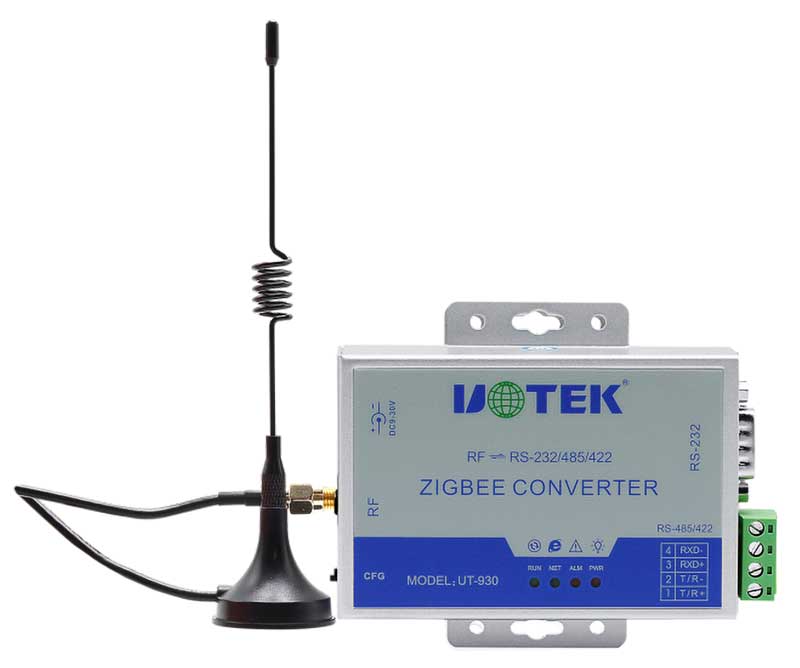

UT-930系列zigbee 2.4G轉RS-232/485/422無線通信模塊
